Aplicações da termografia. Casos e problemas detectáveis.
Hoje, os termografia É uma das tecnologias mais utilizadas no sector das instalações, construção ou mesmo no domínio das energias renováveis.
As aplicações de termografia são inúmeros em momentos em que não é possível localizar e identificar erros a olho nu. Soluçãocâmeras de imagem térmica! para descobrir o que não vemos.
Primeiro, entenda o que é e como podemos aplicá-lo ao trabalho real …
O que é termografia
O termografia é um procedimento usado para obter informações sobre a temperatura de um objeto à distância, sem usar contato físico com ele.
A radiação infravermelha do espectro eletromagnético é capturada por câmeras que podem transformar a energia irradiada em informações sobre a temperatura desses elementos.
Mas… Quais são as vantagens da termografia? Relativamente à utilização desta técnica e suas aplicações, destaca-se a sua utilização para a realização de auditorias energéticas, na renovação energética de edifícios, estudos de eficiência energética nos sectores industrial, construção ou renováveis desde permite analisar o comportamento térmicoou. Enfatizando que é muito útil pelos seguintes motivos:
- É um procedimento não destrutivo que, complementado com outras informações de campo obtidas in situ, permite obter dados reais sobre o seu estado e a existência de possíveis patologias dos elementos construtivos do edifício.
- Permite fornecer informações sobre padrões, comportamentos e anomalias térmicas em determinadas áreas da envolvente do edifício.
- Permite avaliação em tempo real durante a coleta de informações com a câmera.
Para traduzir este conceito para o mundo real, o câmera termográfica.
Câmeras de imagem térmica: como funciona e usa
A operação do câmera de imagem térmica é baseada em um detector de radiação que captura a radiação infravermelha emitida por objetos para que a referida radiação seja lida e interpretada pela câmera.
A partir da imagem obtida, podem ser observadas várias cores que correspondem aos diferentes sinais de radiação infravermelha de onda longa emitidos, absorvidos e refletidos que vêm do elemento analisado. Obtenção de um padrão de temperatura em seu comportamento térmico.
As câmeras térmicas nos ajudam a fazer problemas visíveis que não podem ser vistos a olho nu
Mas… Como fazer inspeções termográficas? As etapas podem ser expressas como:
- Defina a tarefa e a coleta de dados. Em edifícios, escritórios, armazéns, etc. Lembre-se de medir as temperaturas internas e externas. Certifique-se de que a diferença de temperatura é suficiente para a inspeção do edifício (uma diferença mínima de 10 ° C é recomendada).
- Comece de fora. Lembre-se de fazer imagens térmicas de áreas cujas condições pareçam ser boas, tanto para evitar surpresas quanto para comparar.
- Continue dentro (Para edifícios). Lembre-se de remover os móveis das paredes externas e remover as cortinas. Pelo menos seis horas antes da inspeção para que as propriedades de isolamento dos móveis não influenciem nas leituras térmicas da câmera de imagem térmica.
- Execute uma verificação de estanqueidade (Para edifícios). Teste «Porta-ventoinha», o denominado Teste da Porta do Ventilador - Teste de Estanqueidade do Ar.
- Análise e relatórios.
No mínimo, durante o processo de obtenção de uma imagem térmica, devem ser observados os seguintes padrões, entre outros:
- Enquadramento adequado da imagemDe forma que o objeto fique bem visível, na posição que forneça mais informações, chegando o mais próximo possível.
- Abordagem adequada para evitar tomar medidas erradas bem como umconfiguração adequada da faixa de temperatura,Não é conveniente definir uma faixa muito ampla para maior exatidão e precisão na medição.
- A radiação solar direta deve ser evitada,por isso é conveniente que seja realizado à tarde, quando o sol não afeta diretamente.
Aplicação de termografia: Casos e problemas detectáveis.
Como mencionamos no início, o usos da termografia É útil para a análise do envelope do edifício ou sistemas de instalações, mas também é usado para inspecionar turbinas eólicas ou painéis solares:

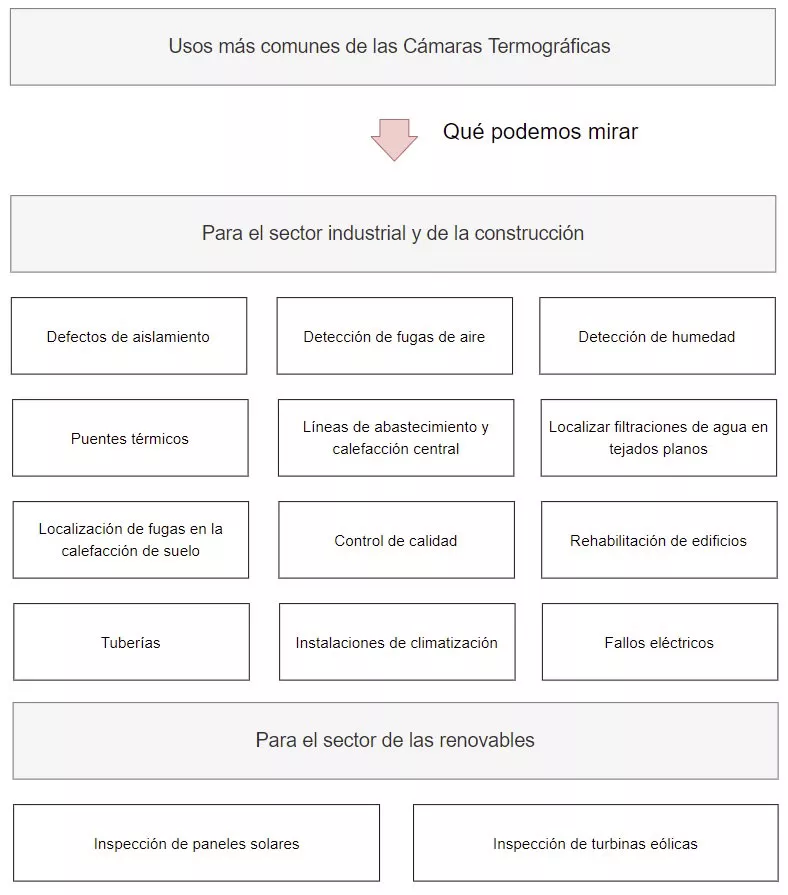

O usos mais comuns em aplicações de termografia são:
- Visualize as perdas de energia
- Detectar falta de isolamento ou isolamento defeituoso
- Localize vazamentos de ar
- Encontre umidade no isolamento, nas coberturas e paredes, tanto na estrutura interna quanto externa
- Detectar mofo e áreas mal isoladas
- Localize pontes térmicas
- Localize vazamentos de água em telhados planos
- Detectar quebras em tubos água quente
- Detectar falhas de construção
- Monitore a secagem de edifícios
- Encontre falhas nas linhas de energia e no aquecimento central
- Detectar falhas elétricas
- Inspeção de painel solar
- Inspeção de turbina eólica
No manual PDF a seguir, você pode encontrar mais informações sobre a prática da termografia no trabalho diário.
Para realizar um diagnóstico correto, por um lado, é necessário que o técnico saiba utilizar corretamente a câmera e o software que ela utiliza, ou seja, que tenha habilidade e experiência suficientes com o mesmo.
Para atuar adequadamente na área de termografia, o técnico necessita de treinamento; teórico e prático
O técnico também deve ter o treinamento teórico necessário sobre como ocorre a transmissão de calor entre objetos (por condução, convecção e radiação), bem como sobre o funcionamento das leis da termodinâmica relacionadas ao comportamento do calor.
Termografia no envelope térmico:
Detecção, localização e verificação do estado de áreas com pontes térmicas como o encontro dos recintos da fachada com laje ou pilares, o encontro da fachada com as coberturas, os perímetros das vãos das janelas (batentes e vergas), etc … ou áreas onde não há isolamento ou se deteriorou.
Nesta imagem podemos ver uma parede que apresenta uma área com falta de isolamento, na imagem da esquerda vê-se em tons azulados, com uma temperatura mais fria que o resto da parede.
Detecção de áreas com vazamentos de ar, de modo que nessas áreas também ocorram maiores perdas de energia gerando problemas nas instalações de ventilação, bem como possível condensação.
Detecção de umidade que pode gerar outros danos ou patologias que acabam afetando o resto do prédio. Além disso, deve-se levar em consideração que a condensação em certas camadas internas dos invólucros, uma vez que as câmaras não costumam ter ventilação, dificulta sua secagem e favorece o aparecimento de outros problemas associados, como a presença de fungos ou mofo.
Detecção de áreas de fachada com perdas excessivas de aquecimento, Nesse caso, a termografia nos ajuda a detectar certas áreas da fachada onde o calor escapa rapidamente para o exterior, já que a espessura da fachada era mínima e quase não apresentava resistência térmica, pois costumavam colocar os radiadores ou emissores de calor em nichos. O gerado consiste em subtrair camadas do invólucro.
Termografia em sistemas de instalação:
Detecção de problemas nos componentes das instalações elétricas de alta ou baixa tensão, e falhas do sistema, como sobretensões, conexões mal feitas ou danos internos, superaquecimento excessivo em alguns fusíveis ou conexões, etc …
Detecção de falha em instalações mecânicasDentre estes encontramos os de água quente sanitária, ar condicionado e proteção contra incêndio, permitindo-nos estudar o estado de seus componentes, e detectar qualquer vazamento de água, obstrução de canos, deterioração ou perda de isolamento que apresentem, isolamentos de espessuras inadequadas ou incorretas colocação do mesmo.
Observação da condição de motores e equipamentos de bombeamento De forma que uma imagem térmica nos ajude a detectar motores superaquecidos, bombas sobrecarregadas, rolamentos quentes ou problemas de lubrificação, detectar esses problemas pode ajudar a prevenir a ocorrência de danos de reparo mais sérios e caros.
Permitem realizar manutenções e verificar o estado de conservação dos painéis fotovoltaicos, de forma que somente através de monitoramento e manutenção adequada pode ser garantido o bom desempenho da referida instalação. Com a termografia, qualquer tipo de anomalia pode ser detectada nesses painéis, como a presença de células rompidas, células com trincas ou com defeito de soldagem entre as juntas.
Quais câmeras termográficas posso comprar
Obviamente, existem muitos modelos e fabricantes bem conhecidos de câmeras de imagem térmica; Bosch, FLir, Flukeetc. Queremos apenas expressar que eles não são baratos se você busca qualidade e que vale a pena pagar por um aparelho que vai durar muitos anos.
No vídeo a seguir do Energy Manager, três modelos diferentes de câmeras de imagem térmica são comparados; do básico ao mais caro e poderoso da marca Flir e Fluke. Uma marca muito reconhecida mundialmente por sua qualidade em tecnologia termográfica e software:
- Câmera FLIR E30bx: Recomendado para análises e inspeções de fachadas e instalações para mostrar as temperaturas precisas dos elementos.
É um equipamento calibrado e através do software de suporte podemos realizar estudos detalhados do comportamento térmico dos elementos: Fachadas, dutos, respiros, vazamentos, painéis elétricos, processos industriais, etc.
- Câmera FLUKE VT04: Recomendado (essencial) para verificações elétricas. Termografia de paramenta elétrica.
Ele pode ser usado para detectar pontos quentes (ou frios) em itens a uma distância maior, mas carece de precisão. Os valores são meramente indicativos. É muito útil usar a câmera para visualizar um vazamento, mas depois teremos que acessar para medir com precisão de perto.
- Câmera FLIR ONE PRO: Este equipamento é muito versátil, barato mas não muito preciso.
É a ferramenta perfeita para o auditor de energia, pois nos permite detectar deficiências térmicas no isolamento, vazamentos, superaquecimento, etc. Mas sua medição não é precisa e não poderemos fazer um julgamento.
Conclusões:
O uso do a termografia é necessária para auditorias de energia ou quando uma reabilitação de energia vai ser realizada, pela objetividade e fiabilidade que proporciona conhecer o estado real do comportamento térmico do recinto e instalações, mas não só nestes casos mas também na realização do certificado energético.
Sobretudo porque é necessário avaliar que, num determinado edifício, embora possa apresentar uma boa espessura de isolamento térmico com boa carpintaria, bons vidros, etc …
Se não houver informações corretas sobre como se comportam as áreas com pontes térmicas ou sobre as áreas excessivas com infiltrações ou a existência de vazamentos de ar ou perdas de calor, provavelmente faremos uma estimativa incorreta delas ao inserir essas informações.
Um dos pontos mais importantes quando se trata de corrigir problemas no envelope térmico e que pode deteriorar o edifício reside na detecção de áreas frias ou pontes térmicas que podem causar umidade.
Estas humidades de condensação (ver conselhos de reabilitação de coberturas) são um problema potencial que ao longo dos anos pode afectar os elementos estruturais do edifício, se acrescentarmos também que outros tipos de humidade podem convergir devido a fugas na rede de drenagem ou nas condutas do rede de água fria e / ou quente, estamos diante de um problema ainda maior, por isso é fundamental tentar detectá-los e corrigi-los.
Da mesma forma, no caso de instalações, é muito útil avaliar se o seu desempenho é adequado e verificar se os componentes não se deterioraram ou apresentam qualquer tipo de patologia que pode acabar por prejudicar o funcionamento da instalação. Obviamente, se o equipamento perder desempenho, o consumo de energia sobe vertiginosamente e, além disso, esses problemas citados podem afetar consideravelmente a redução dos anos de vida útil da instalação.
-
